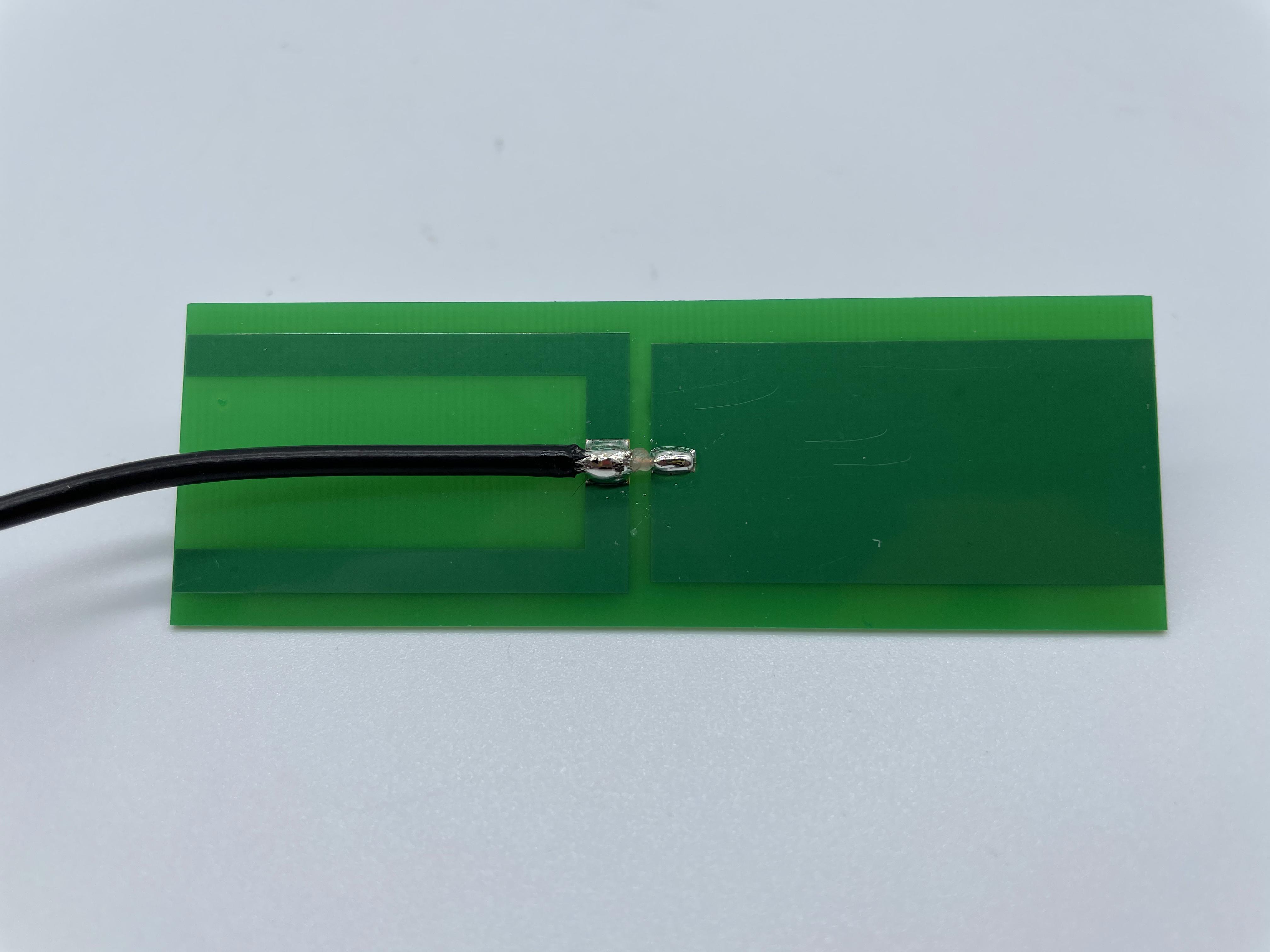

在无线传输系统中，内置天线起着至关重要的作用，不知从何时开始外置天线已经被内置天线所替代，那么内置天线设计时有什么技术要求呢？

1.pifa 的高度应该不小于6.5mm;
2.天线的宽度应该不小于20mm;
3.馈点的焊盘应该不小于2mm*3mm;
4.馈点焊盘(pad)应该居顶靠边;
5.天线区域可适当开些定位孔;
6.pifa 天线的附近的器件应该尽量做好屏蔽;
7.lcm 的connector 应该布局在主板的键盘面;
8.如果测试座布局有困难，也可以放在天线区域;
9.从射频测试口到天线馈点的引线的阻抗保持在50 欧姆;
10.内置天线周围七毫米内不能有马达，speaker，receiver 等较大金属物体。

与外置式天线相比，内置天线具有同样的性能、更好的外观特性和更为坚固，因此从外置向内置天线的转变已成为不可逆转的趋势，内置天线也一直在发展成为更多人广泛使用的天线。
